ボーリングコア撮影システムCOREMIE（コアミ）

コア撮影DX「ボーリングの後工程」コアの撮影と画像合成をスムーズに！

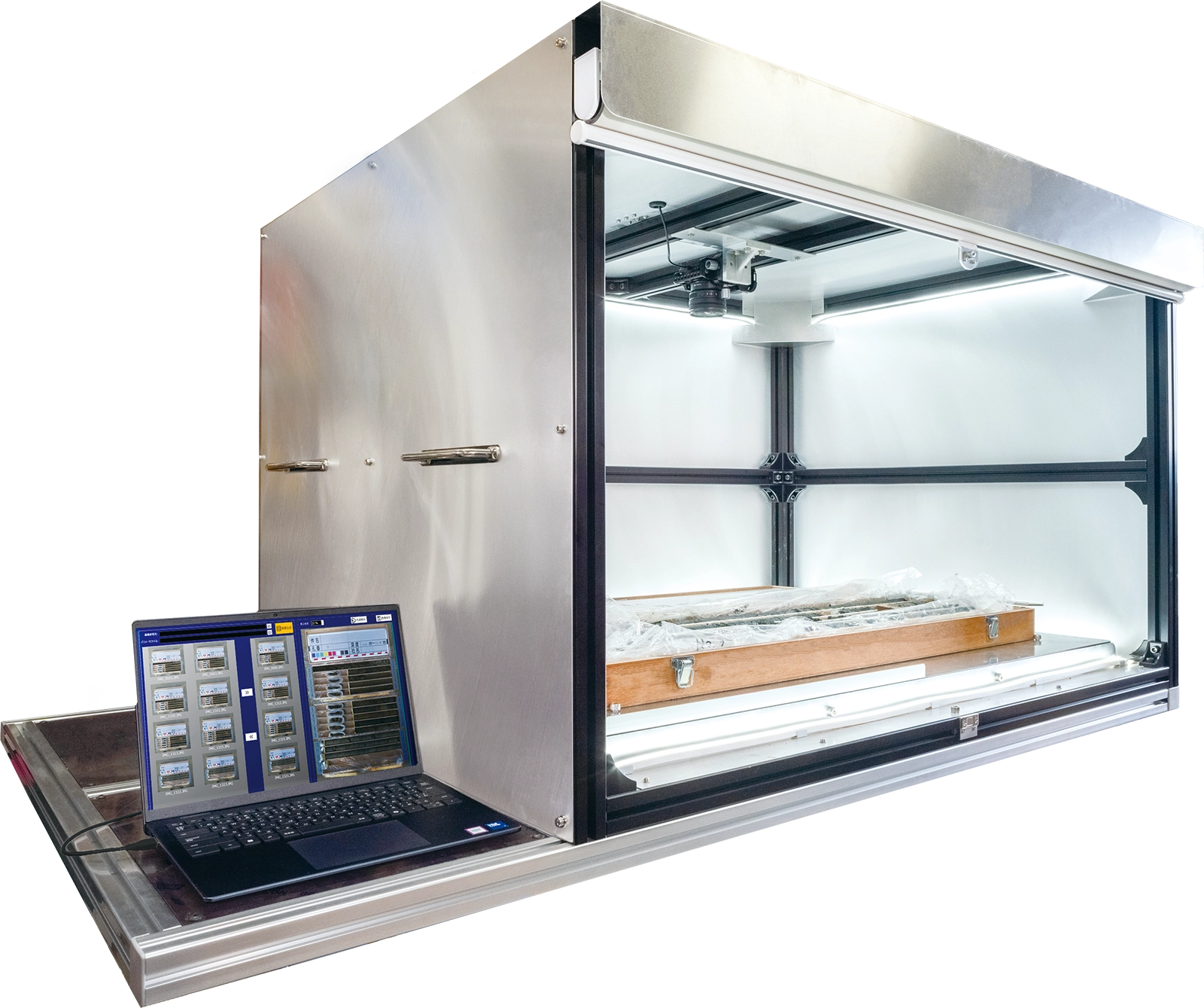

COREMIEの写真
写真 写真 写真 写真 写真 写真

ボーリングの後工程のコアの撮影と
画像合成作業をスムーズに！

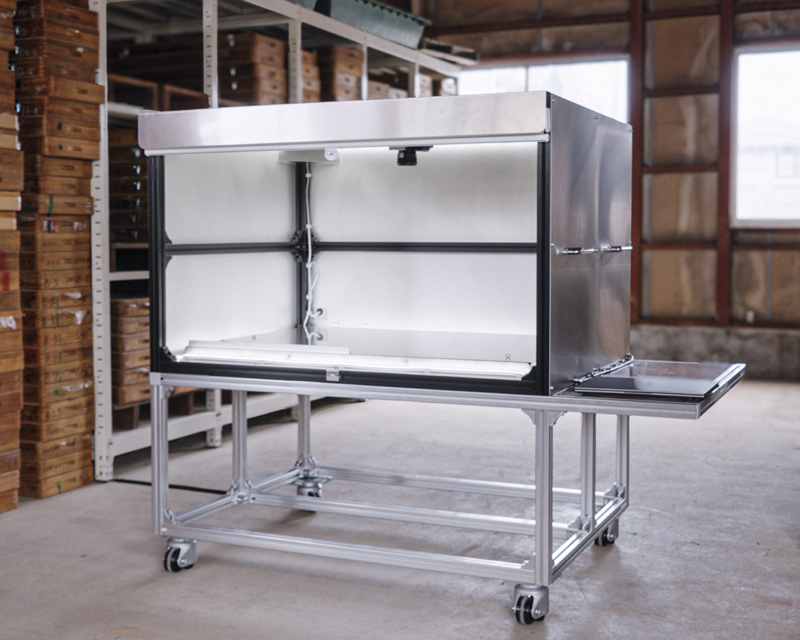

　ボーリングコア撮影システム「COREMIE」は、
誰でも簡単に高品質なコア撮影を実現できる専用システムです。
撮影ブースはキャスター付きの専用架台に搭載されており、
大型商用バンへの積載も可能なため、
現場や出先への持ち運びにも柔軟に対応します。
コア箱の出し入れもスムーズに行える設計で、
負担なく作業を進めることができます。

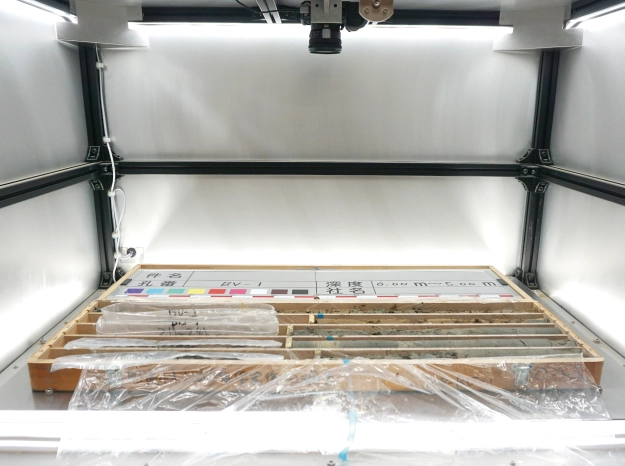

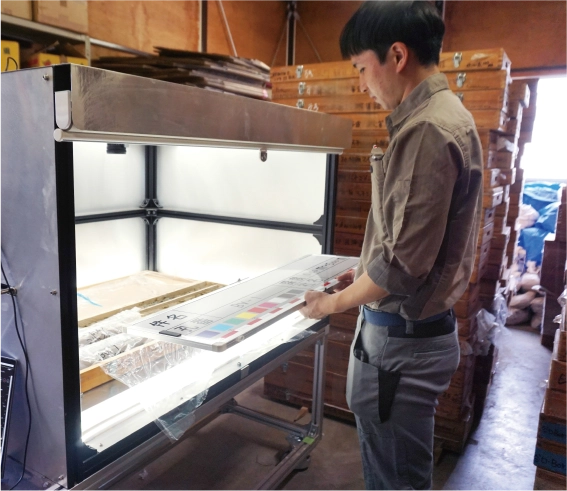

コア撮影の様子

コア撮影に適した照明で、
天候に左右されず撮影可能！

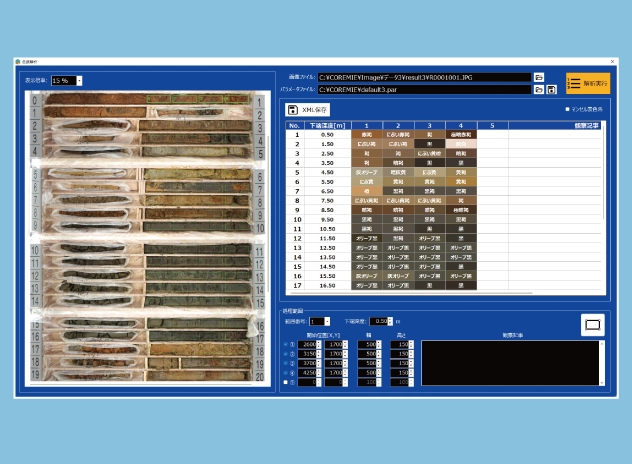

色判定機能の画面

色判定機能で、
標準土色帖に沿った色抽出！

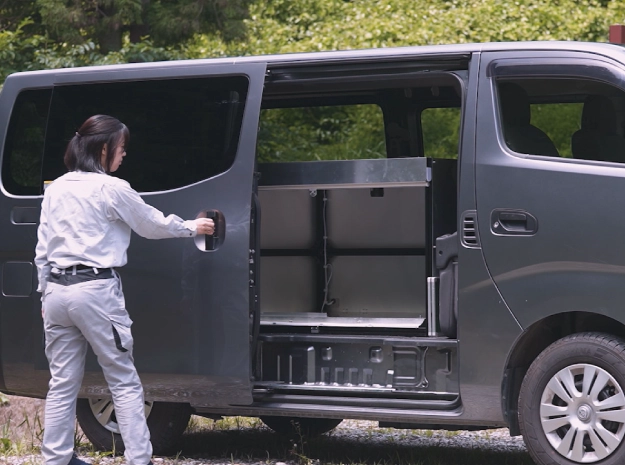

車両に積載している様子

車両積載により現場で採取後
すぐのコア写真撮影も可能！

DXで作業の大幅な効率化を実現

コアミの使用で
約9割の作業直削減！

図：作業時間9割削減

※コア箱10箱の撮影および画像合成にかかる作業時間を想定

図：作業の流れBefore/After

特徴

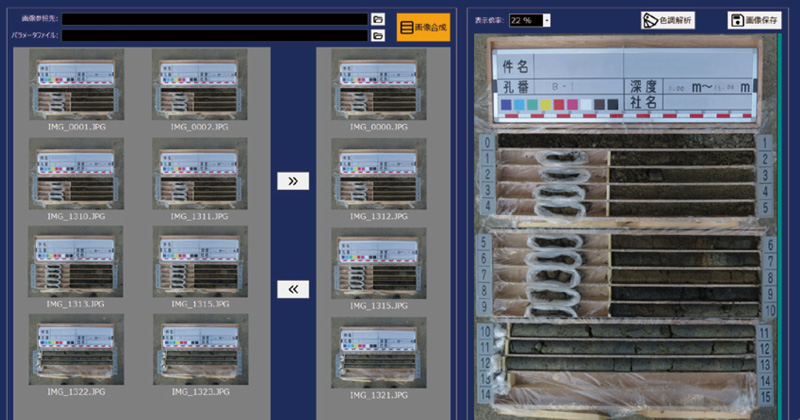

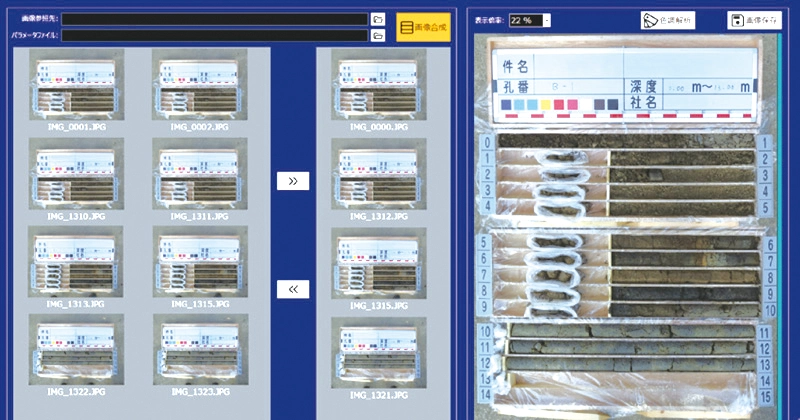

POINT 1撮影後、瞬時に合成

  • 写真の読込み後、すぐに合成完了
  • 画像の歪みや色味の調整が不要
  • 画像編集ソフト不要

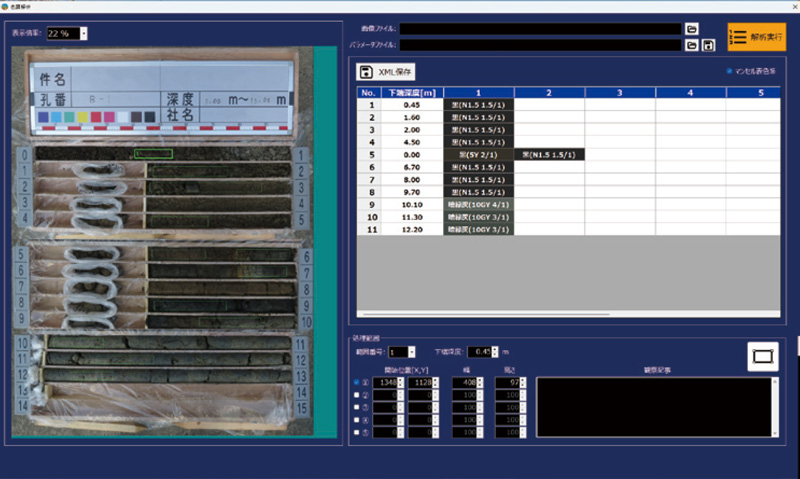

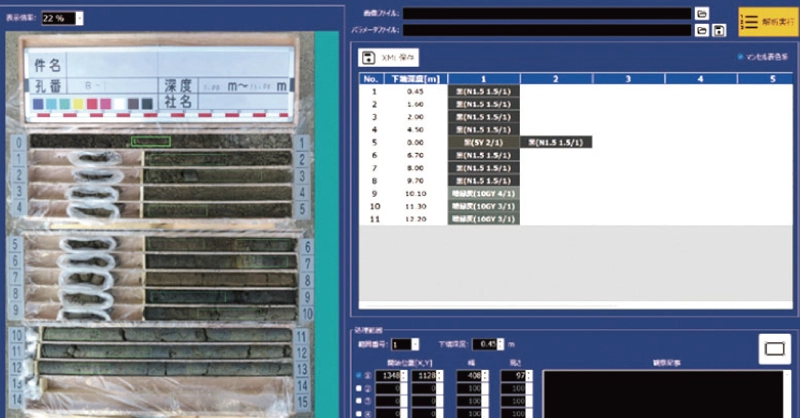

POINT 2色判定機能

  • 標準土色帖に沿った色抽出
  • XMLファイルへの結果出力可能
  • 柱状図作成アプリで読込み可能
  • 観察記事記入欄などを完備

使用方法

  • 1

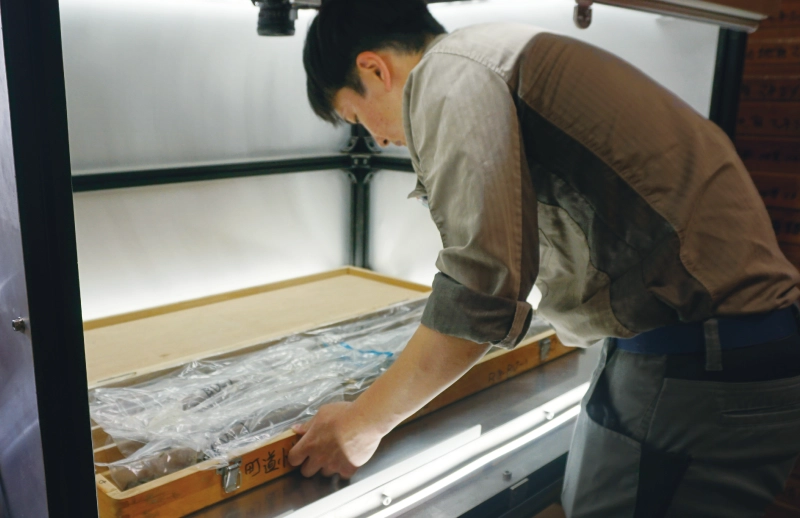

    作業台にコア箱・看板・深度板を設置

    ※φ86mmのコア箱（5列）はフタを外して設置

  • 2

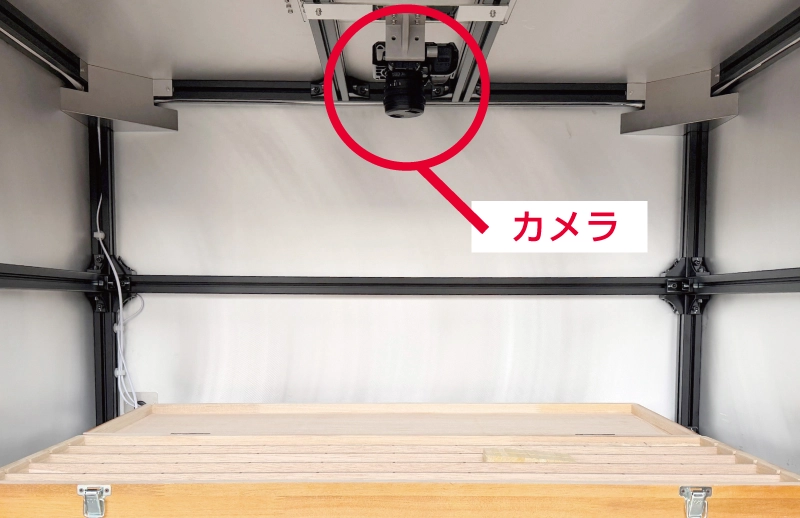

    カメラのレンズカバーを外し、電源を接続

  • 3

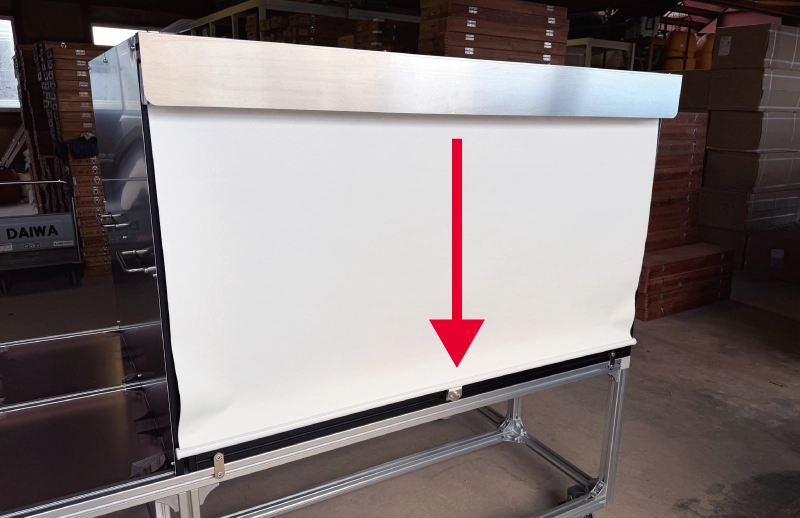

    ロールスクリーンを降ろし外光を遮蔽

  • 4

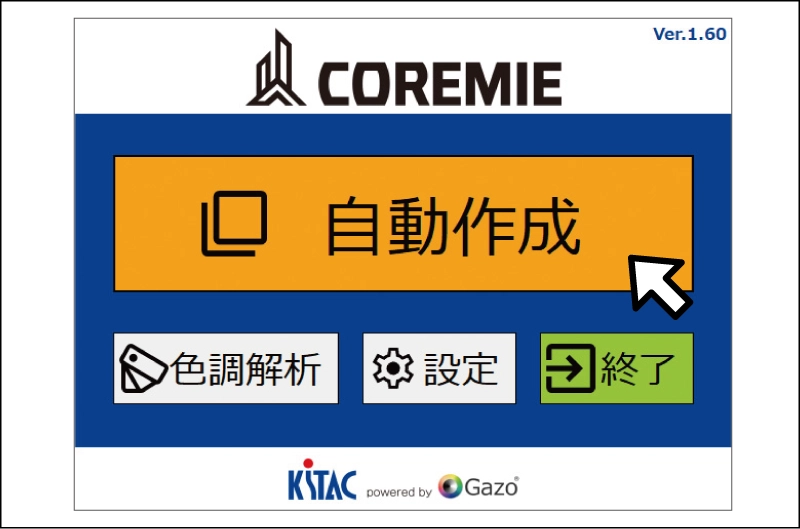

    PC操作でコア撮影

  • 5

    撮影したコア写真をアプリで合成処理

  • 6

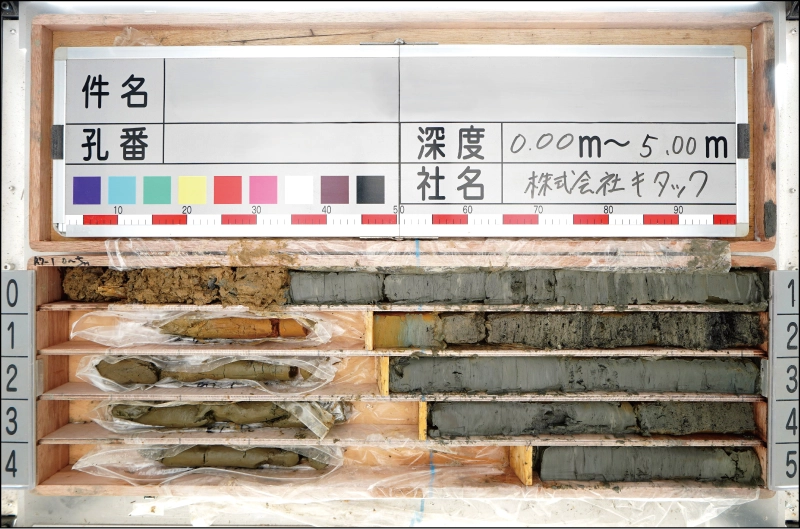

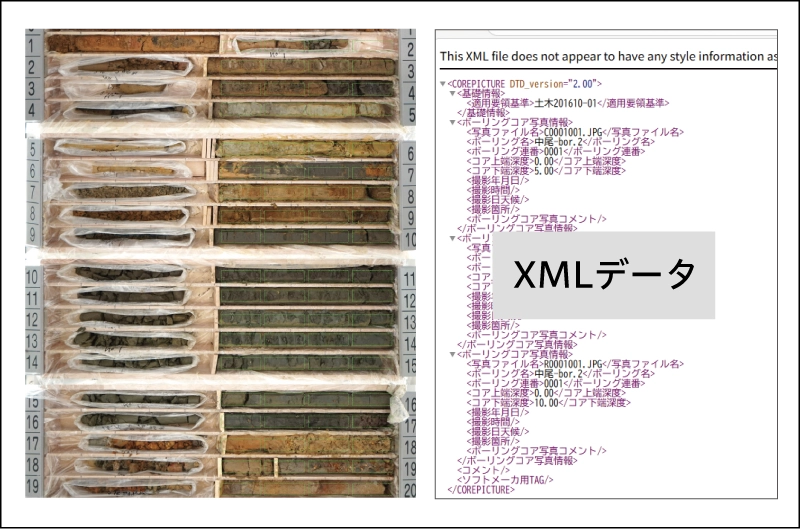

    コア写真の合成完了！
    COREPIC.XMLデータの出力

オプション

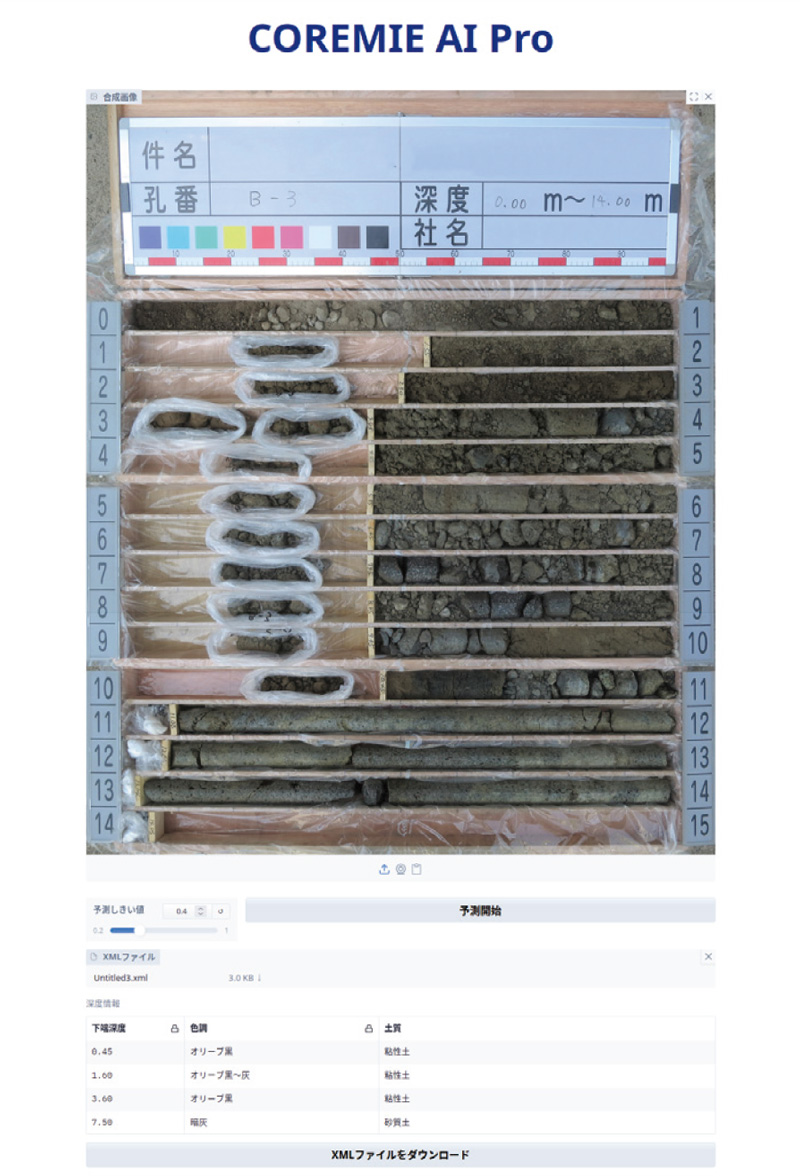

土質判定支援システム COREMIE AI Pro（コアミAIプロ）

作業を減らし、業務を効率化！
土質をAIで判読し、色判定も行えます！

土質判定支援システム「COREMIE AI Pro」は、土質判定業務を自動化し、作業工数の削減と精度向上を同時に実現します。AIによる瞬時判読と、基準に準拠した結果のデータ化により、後工程の作業まで効率化。
柱状図作成アプリとの連携で、現場から成果物作成まで一貫した業務フローを構築できます。（岩盤ボーリングのAI判定は現在開発中です）

  • 土質を瞬時に
    判読
  • 土質区分基準に
    準拠した判定
  • XMLファイルに
    出力可能
  • 柱状図作成
    アプリに
    連携可能

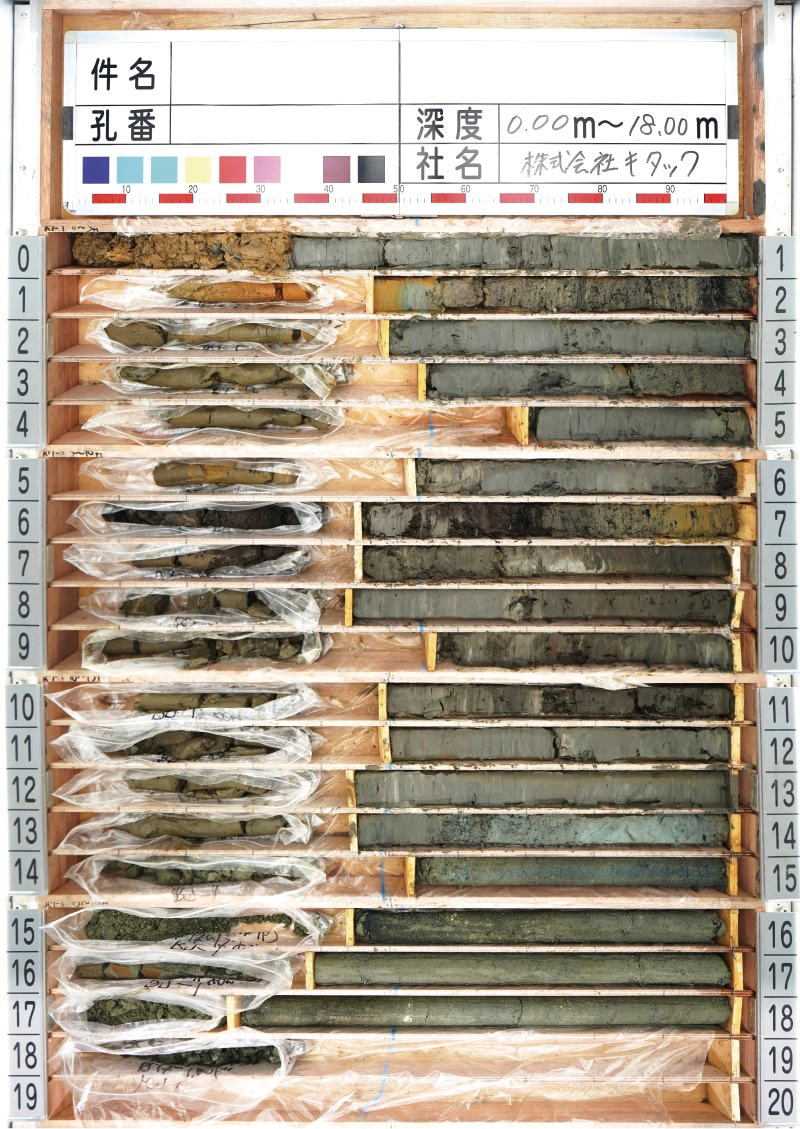

土質判定の対象

製品概要

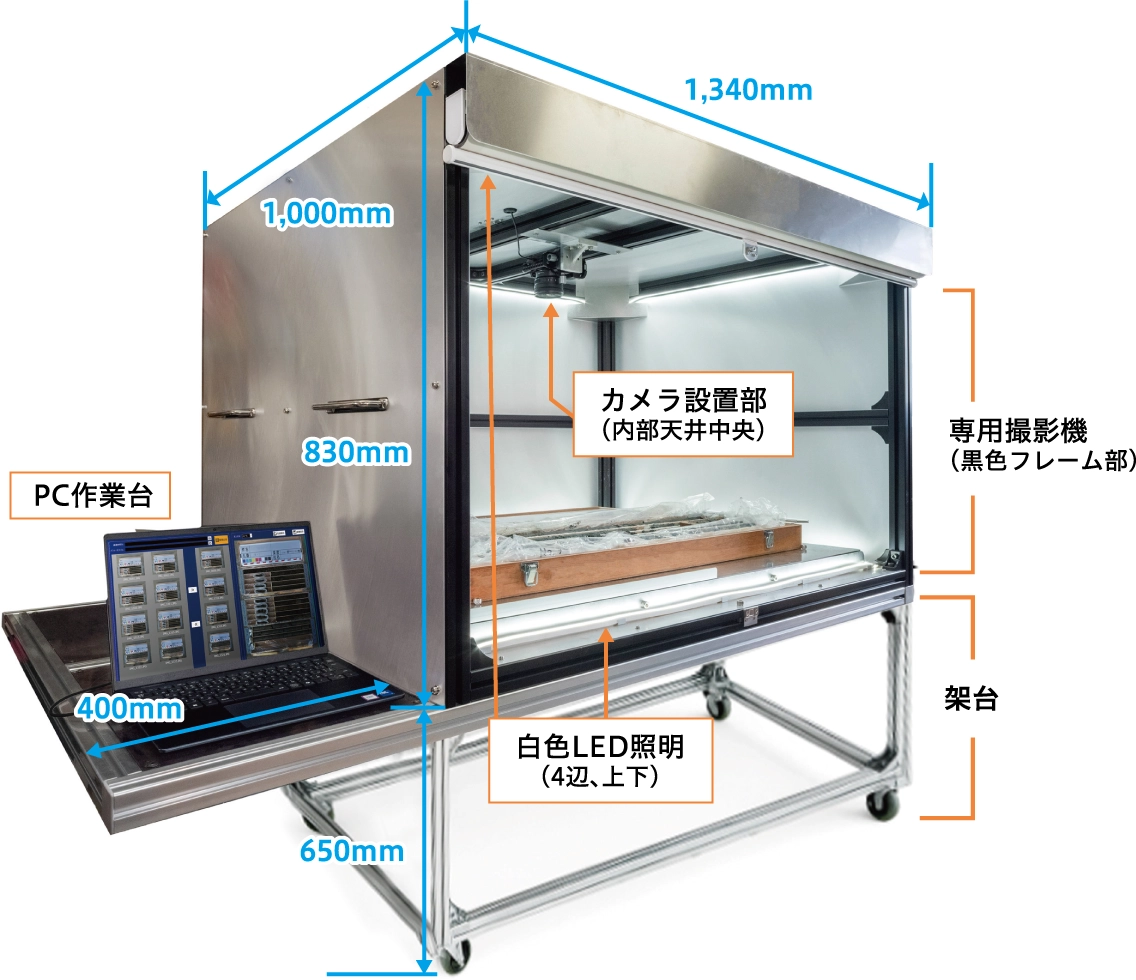

図：製品概要（サイズ）
サイズ
撮影ブース：
H830×W1,340×D1,000㎜
専用架台：
H650×W1,740（作業スペース400）×D1,000㎜
作業スペースは左右どちらでも設置可能
総重量：
約90kg
カメラ APS-Cサイズ（23.5×15.6㎜）、Exmor CMOSセンサー
カメラ有効画素数：
約2,420万画素
記録画素数：
最大6,000px×4,000px
画像ファイル形式：
JPEG、RAW
レンズ
焦点距離（㎜）：
10-20
画角：
109°-70°
開放絞り（F値）：
4
最小絞り（F値）：
22
PC
OS：
Windows11
CPU：
Intel Core i5以上 Ryzen5以上
RAM：
16GB以上
HDD：
500GB以上
電源
  • AC100V電源に対応
  • 車内で使用する場合は、AC100V対応インバーターをご使用ください

システム仕様・技術的効果

 仕様 有用性（技術的成果）
本体構造 カメラ位置固定
ロールスクリーン設置
キャスター装着		 撮影環境の安定性確保
再現性向上
遮光性確保
可搬性向上
カメラ性能 APS-Cセンサー 約0.3㎜の高解像撮影
高精細なコア撮影を実現
照明環境 LED照明
反射板（ステンレス製）		 自然光に近い均一照明を確保
色ムラ防止
再現性向上
撮影サイズ Lサイズ 6000px×4000px（24MB）
Mサイズ 4240px×2832px（12MB）
Sサイズ 3008px×2000px（6MB）		 サイズ選択による解像度確保
データ処理 JPG・TIFF形式による保存 データ保存性の確保
データ運用性向上
判定方法 Transformerによる画像解析 判定精度の向上
基準類
  • 国土交通省監修「設計業務等標準積算基準書」令和8年度版
  • 農林水産省農林水産技術会議事務局監修「標準土色帖」
  • 国土交通省「地質・土質調査成果電子納品要領」
  • 一般社団法人 全国地質調査業協会連合会「ボーリング柱状図作成及びボーリングコア取扱い・保管要領（案）」・同解説
 成果品質の均一化
判定基準の標準化
成果データの互換性確保
パンフレットをダウンロード

COREMIE紹介動画

登録概要

技術名称
ボーリングコア撮影システム
商標名等
COREMIE（コアミ）
登録番号
2025D206

COREMIEが新潟県の「Made ㏌ 新潟 新技術 普及・活用制度」に登録・認定されました

ボーリングコア撮影システム「COREMIE」が新潟県の「Made ㏌ 新潟 新技術 普及・活用制度」に登録・認定されました。

本制度は、県内企業が開発した新技術の普及・活用を促進することで、県内の建設産業の活性化を図っていくことを目的としているものです。

登録・認定により、県が主催する展示会や発表会や県内外の建設見本市への合同出展などのサポートが受けられ、更なる活用・促進が期待されます。

紹介ページはこちら外部サイトが開きます

お問い合わせ

お電話または以下のメールフォームから
お問い合わせください。

担当事業推進課 高橋

TEL025-281-1112
